آلة تصنيع الأكواب الورقية بالموجات فوق الصوتية ذات التصميم الميكانيكي ثنائي القرص MYC-120

نموذج: MYC-120S
السرعة المقدرة: 130-150 قطعة/الدقيقة (تتأثر السرعة بحجم الكوب وجودة الورق وسمكه)
حجم الكوب الورقي: 4-16 أونصة (حجم كوب واحد مصنوع من قوالب لكل مجموعة، وقوالب أكواب ذات أحجام مختلفة قابلة للتبادل)
المواد الخام: أكواب ورقية مطلية بمادة PE مفردة/مزدوجة بمادة PE:PLA، ورق رقائق الألومنيوم
لحام جانب الكأس: سخان بالموجات فوق الصوتية
الطاقة/الجهد: 50/60 هرتز، 380 فولت/220 فولت (من الأفضل استخدام 380 فولت، 3 مراحل) أو متطلبات طاقة خاصة.
حجم الماكينة: 2800x1540x2000 مم (طاولة المجموعة 1000x650x1600 مم)
الوزن الإجمالي: الوزن الإجمالي: 3500 كجم/3400 كجم
شهادة: CE, ISO,SGS

الحصول على الاقتباس
المميزات التقنية 1
1. تصميم لوحة الدوران المزدوجة: تجعيد الحافة العلوية وإغلاق الجزء السفلي في لوحة الدوران المنفصلة مما يمكن أن يحسن بشكل كبير من استقرار الماكينة
الميزات التقنية 2
10 قطع من رأس القالب: رأس القالب بالكامل مكون من 10 قطع ومصنوع من مادة الألومنيوم مقارنة باللوحة الفردية التي تحتوي فقط على 8 قطع من مادة الباكليت القابلة للفصل، ولا يتسخ الكوب الورقي النهائي بسهولة

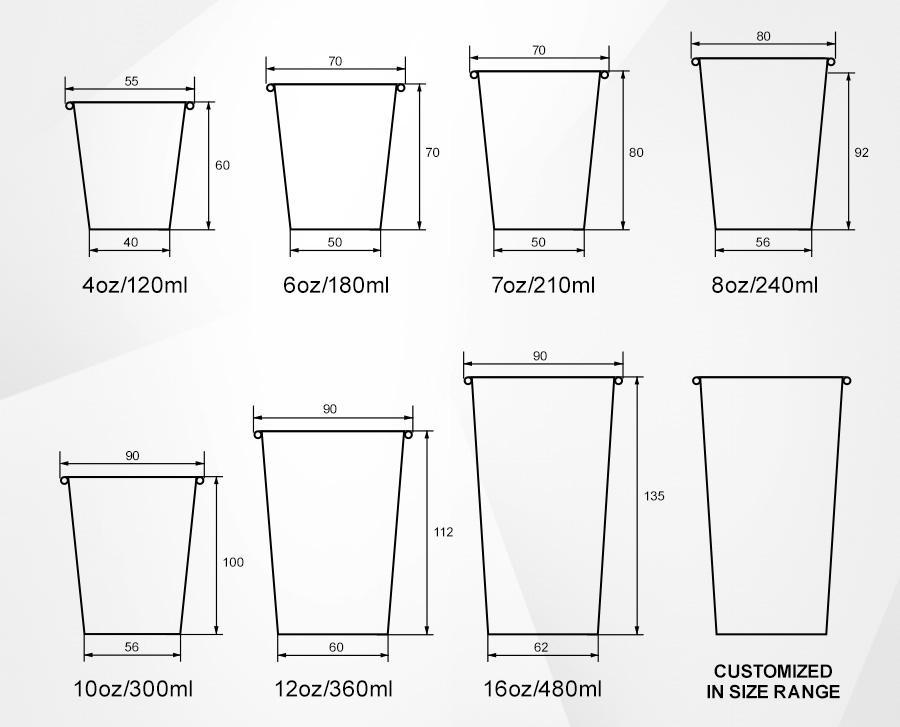

الحد الأدنى / الحد الأقصى للحجم:

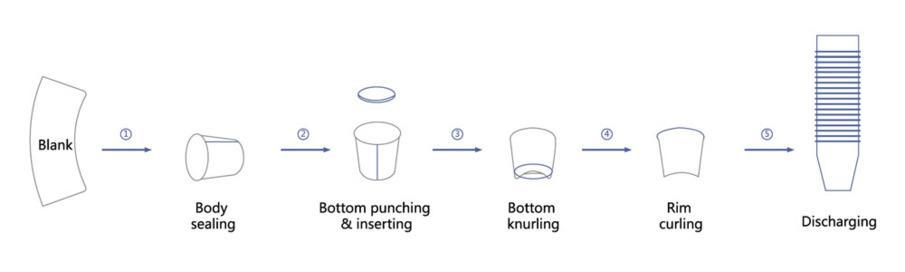

عملية تشكيل الكوب الورقي:

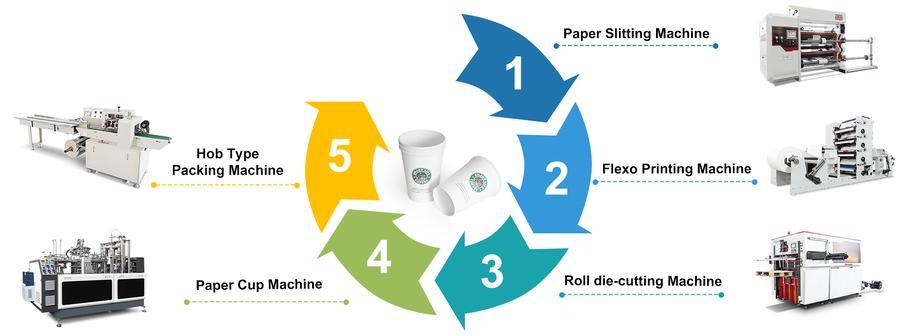

مخطط تدفق خط إنتاج الأكواب الورقية:

آلة طباعة-قوالب >> آلة قطع >> آلة صنع الأكواب الورقية >> آلة تغليف الأكواب الورقية

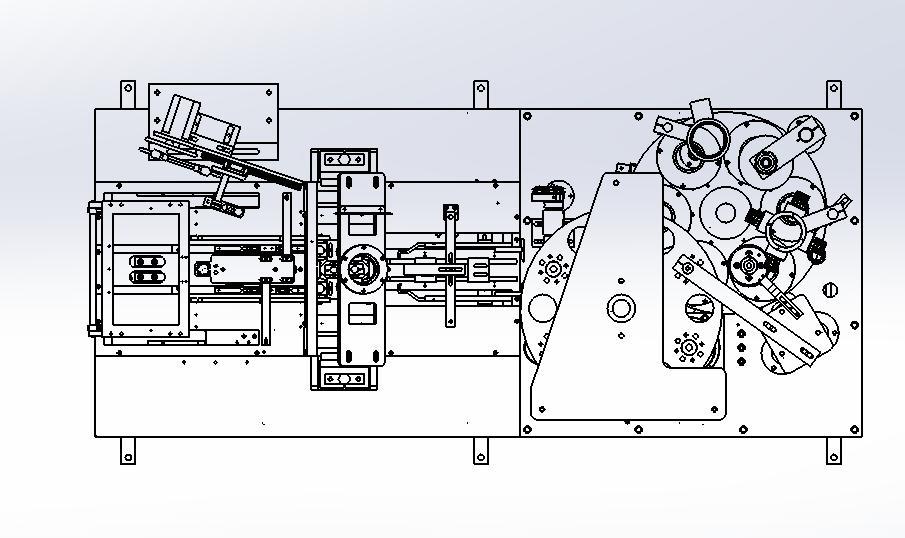

هيكل الآلة:


ماكينة صنع الأكواب الورقية ذات الطبقتين MYC-120
لحام جانب الكأس
سخان بالموجات فوق الصوتية
حجم الكوب الورقي
4-16 0Z (كوب بحجم واحد مصنوع من قوالب لكل مجموعة، وقوالب أكواب ذات أحجام مختلفة قابلة للتبادل)
السرعة المقدرة
130-150 قطعة/الدقيقة (تتأثر السرعة بحجم الكوب وجودة الورق وسمكه)
المواد الخام
أكواب ورقية مطلية بـ PE واحد/PE مزدوج الجانب:PLA، ورق رقائق الألومنيوم
وزن الورق المناسب
140-300 جرام لكل متر مربع
مصدر الطاقة
50/60 هرتز، 380 فولت/220 فولت (من الأفضل استخدام 380 فولت، 3 مراحل) أو متطلبات طاقة خاصة.
إجمالي الطاقة
15 كيلو وات (استهلاك التشغيل 9 كيلو وات)
الوزن الإجمالي
الوزن الإجمالي/الوزن الصافي: 3500 كجم/3400 كجم
حجم الماكينة (الطول * العرض * الارتفاع)
2800*1540*2000 مم (طاولة التجميع 1000*650*1600 مم)
تسخين قاع الكوب
ورق PE من جانب واحد عن طريق التخريش بالسخان:
ورق PE من جانبين عن طريق التخريش بجهاز تبريد (تدوير الماء)
سخان الهواء الساخن المسبق
جهاز تسخين مسبق للمروحة الورقية وجهاز إغلاق الهواء الساخن السفلي (قطعتان)

المميزات التقنية:



1. تصميم القرص الدوار المزدوج: تم تصميم لفة الحافة العلوية والختم السفلي بشكل منفصل، مما يحسن بشكل كبير من استقرار الماكينة.


2.10 رؤوس قوالب: يستخدم رأس القالب الإجمالي 10 قوالب وهو مصنوع من مادة الألومنيوم. بالمقارنة مع اللوحة الفردية، التي تحتوي فقط على 8 مواد قابلة للفصل من الفينول، فإن الكوب الورقي النهائي ليس من السهل أن يتسخ.


3. جهاز تغذية الكوب اليدوي للروبوت: جهاز تغذية الكوب اليدوي 4 في 1 يجعل تشغيل الماكينة أكثر استقرارًا وسرعة.


4. سخان الهواء الساخن السفلي: يضيف القرص الدوار المزدوج 4 مجموعات من أنظمة نفخ الهواء الساخن ومراوح الورق الناعم والورق السفلي. يتم تسخين الورق السفلي مرتين عندما تعمل الماكينة بسرعة عالية، بحيث تكون جودة الكوب الورقي النهائي أفضل ولن تكون هناك مشكلة تسرب المياه.


5. شاشة تعمل باللمس: باستخدام وحدة التحكم PLC وشاشة اللمس (واجهة الإنسان والآلة)، يمكن ضبط جميع معلمات العمل على لوحة التحكم لتسهيل ضبط المعلمات وتعديلها. (سهل التشغيل).


الوظيفة الرئيسية:


1. وحدة تغذية الورق السفلية والتثقيب: يتم التحكم في تغذية الورق السفلية والتثقيب بواسطة محركين مؤازرين، مما يضمن تغذية الورق السفلية وقطعها بدقة أكبر، مما يوفر الورق السفلي بشكل كبير.


2. حزام ناقل النفايات الورقية السفلي: سيتم نقل الورق السفلي عبر حزام الناقل وتفريغه. هناك عدد أقل من المشاكل المتعلقة بتكدس النفايات الورقية على الورق السفلي.
